BI BATTERIEWECHSELRICHTER

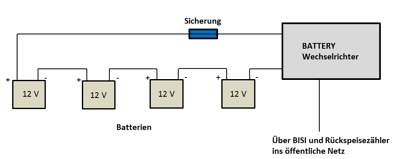

Je 2-8 Blei-Batterien (je 12V) können in Reihe an einen BATTERY Wechselrichter angeschlossen werden. Alternativ können auch andere Akkuspeicher (Li, NiMh, NC) verwendet werden. Die Anzahl der Zellen sollte so gewählt werden das sie zum Eingangsspannungsbereich des BATTERY Inverter passen. Der notwendige Steuerstrom ist max. 2mA!

Vorteile
- sichere galvanische Netztrennung zur Batterie
- die in einer Batterie gespeicherte Energie kann effizient ins Stromnetz (Hausnetz) eingespeist werden
- Ladebetrieb (rückwärtsbetrieb) aus dem Netz bei Typ C
- Eingangsspannungs-Regelbereich individuell anpassbar an Batterietyp (auf Anfrage)
- Überschuss-Einspeisung bei voller Batterie konfigurierbar
- Transientenschutz (DC + AC- Varistoren)
- Fertigung in Deutschland


Battery Wechselrichter Standard und (neu) mit Regelpotentiometer (Poti):
Die Batteriewechselrichter sind speziell an die Anforderungen einer Batterie (Akkumulator) angepasste Geräte. Sie eignen sich somit beispielsweise zur Ergänzung bereits installierter Inselsysteme mit Photovoltaik oder Windgeneratoren für die Überschusseinspeisung ins Hausnetz oder öffentliche Netz. Erreicht die Batterie durch Aufladung ihre Ladeschluss-Spannung, beginnt das Gerät (ab der konfigurierten Einschaltspannung) mit der Netzeinspeisung.
Leuchtet die blaue LED, speist der Batteriewechselrichter Energie ins Netz ein.
Die Betriebsspannung wird dabei auf einem konstanten Wert gehalten. So wird erreicht, dass nur die vom Erzeuger überschüssige Energie in Netz eingespeist wird.
Der Ladezustand der Batterie wird damit bei über 90% gehalten. Sinkt die eingespeiste Netzleistung auf einen Wert unter dem Eigenverbrauch des Gerätes (je nach Typ 2-10W) ab, schaltet der Wechselrichter wieder aus.
Zum Entladen der Batterie benötigen Sie entweder einen zusätzlichen Inselwechselrichter oder entsprechende Gleichstromverbraucher mit der DC Spannung des verwendeten Batteriesystems.
Beim Gerätetyp Poti kann die Entladung, der in der Batterie gespeicherten Energie, auch in das Stromnetz erfolgen.
Am Poti an der Frontplatte lässt sich über die Spannungseinstellung die Entladetiefe der Batterie zwischen 20-100% einstellen.

Batteriewechselrichters Typ 0-10V (oder -10 bis +10V):
Der Batteriewechselrichter Typ 0-10V bietet die Möglichkeit die Eingangsregelspannung über eine analoge Steuerspannung vorzugeben. Der notwendige Steuerstrom ist max. 2mA!
Damit lässt sich der BatteryInvert z.B. über eine SPS steuern. Die externe Steuerspannungquelle muss von der Batteriespannung galvanisch getrennt sein!
Er kann damit auf Anforderung die Batterie bis auf 50% (oder 30%) entladen.
Zudem besteht auch die Möglichkeit auf externe Anforderung bei Überschuss im Stromnetz die Batterie wieder aus dem Netz her aufzuladen.
Werden 3 Battery Inverter zur Drehstromeinspeisung auf eine Batterie eingangsseitig parallel geschaltet, dann muss das 0-10V Steuersignal aus jeweils 3 galvanisch getrennten 0-10V Quellen geliefert werden. Die Steuerspannung ist direkt proportional zum Offset der Eingangsspannung.
Beispiel bei Blei Akku!
Wenn der Wechselrichter z.B. bis 46V nach unten arbeiten soll, dann kann man mit der Ansteuerung 0-10V den WR bis 56V hochfahren! Man kann auch mit 0-20V (oder -10 bis +10V) ansteuern, dann ergibt sind z.B. 44V-64V!

Für alle Batteriewechselrichters gilt daher:
Um die Lade-Entladeschwellen richtig einzustellen, geben Sie bitte bei Bestellung mit an, für welchen Batterietyp Sie den Inverter einsetzen wollen (Blei, Lipo, LiFe,...), die entsprechenden Spannung-Schaltschwellen und den Eingangsspannungs-Regelbereich.

Batterie Wechselrichter Technische Daten:
Gesamtdatenblatt SWT Batteriewechselrichter
Comprehensive data sheet SWT Battery Inverter
Technisches Handbuch SWT Wechselrichter
(Konformitätserklärung im Handbuch enthalten!)
