WI WINDWECHSELRICHTER FÜR KLEINWINDRÄDER

Die speziell für 24 und 48 Volt Kleinwindräder entwickelten Wind-Wechselrichter wandeln den vom 600- 1500 Watt-Kleinwindrad erzeugten Drehstrom direkt in 230-Volt zur Einspeisung ins Hausnetz um. Dies macht schon an Standorten mit schwachem bis mittlerem Wind den Einstieg in die direkte Windenergie-Einspeisung ins Haus- oder öffentliche Netz möglich. Sicherheit bei Sturm bieten die netzunabhängigen Schutzeinrichtungen des Wechselrichters und die mechanische und elektronische Bremse für das Windrad. Durch den eingebauten Gleichrichter und die optionale Netzüberwachung ENS erfordert das System nur einen geringen Verdrahtungsaufwand und spart so Kosten.

Dadurch kann  eine Solarstromanlage ergänzt oder bei einem günstigen Windstandort ganz ersetzt werden und es gibt keine Verluste wie bei Windrad-Akkuanlagen. Der eingespeiste Strom kann wegen der geringen Vergütung direkt verbraucht werden und nur der Überschuss wird ins öffentliche Netz verkauft.

Die Anschlüsse sind steckerfertig, ein Überlastschutz und ein Schutz für das Windrad bei Netzausfall sind eingebaut. In Deutschland ist zusätzlich eine ENS (Netzüberwachung) vorgeschrieben.

Wir empfehlen als NA-Schutz:
BISI der Firma changetec technology GmbH, für PV-Anlagen Artikelnr.: 98001142, NA-Schutz Set 0122 oder NA-Schutz Set 4216, für Windanlagen Artikelnr.: BISI4105BHKW für mehr Informationen kontaktieren Sie bitte diesen Hersteller unter www.changetec24.de. ENS26NA von www.ufegmbh.de, für mehr Informationen kontaktieren Sie bitte diesen Hersteller.

Die netzgeführten Windwechselrichter sind für die sichere und effiziente Verarbeitung der Energie von Windkraftanlagen und der Einspeisung ins Netz über eine separate selbsttätige Freischaltstelle konzipiert worden.
Das innovative Verschaltungskonzept ermöglicht den Betrieb einer Windkraftanlage als geschlossenes System und ermöglicht einen hohen Grad an Betriebssicherheit. Somit werden dauerhaft höchste Erträge generiert.


Vorteile
- Überspannungsschutz- Netzausfall- Kurzschlußbremse
Max. Eingangsspannung wird durch die
Kurzschlussbremse automatisch begrenzt
- Transientenschutz (DC + AC- Varistoren)
- Fertigung in Deutschland
- Kennlinie individuell anpassbar an Generatortyp
(auf Anfrage)

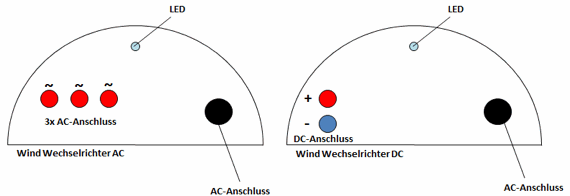

Netz-Anschluss des Wechselrichters:
Am 4 poligen Netzstecker wird an 3 Anschlüssen das 230V Netz angeschlossen.
Der WindInvert beinhaltet eine LED für die Anzeige des Betriebszustandes.
Bleibt die angeschlossene Windradleistung unter der max. Spitzenleistung des Wechselrichters und ist der Windgenerator dauerkurzschlussfest, wird sowohl das Windrad wie auch der WindInvert zuverlässig geschützt.

Windrad-Anschluss des Wechselrichters Typ DC:
Der Wind-Wechselrichter hat 2 Windrad-Eingangsanschlüsse + und - vom Typ Tyco rot und blau. Hier wird der Gleichstromausgang des Windrades angeschlossen.
Der WindInvert beinhaltet eine elektronische Bremse und einen Entkopplungs-Diode, sowie eine LED für die Anzeige des Betriebszustandes.
Im WindInvert sind folgende Zusatzmodule bereist integriert:
DC-Überspannungsschutz- und Netzausfall-Kurzschlussbremse, Endkopplungsdiode, Transientenschutz (DC + AC - Varistoren), Optional bei einigen Typen auch: Bremsschalter (Generatorkurzschlussbremse).

Windrad-Anschluss des Wechselrichters Typ AC:
Der Wind-Wechselrichter hat 3 Windrad-Eingangsanschlüsse Typ Tyco rot. Hier wird der Drehstromausgang des Windrades angeschlossen.
Im WindInvert sind folgende Zusatzmodule bereist integriert:
Drehstrom-Überspannungsschutz- und Netzausfall-Kurzschlussbremse, integrierter Drehstrom-Brückengleichrichter, Transientenschutz (DC + AC - Varistoren), Sturmschutzsicherung durch Wiederanlaufschutz.

Weitere Informationen siehe Technische Daten.
